2. Technické řešení, blokové schéma
Minulý díl byl takový úvod, podělili jsme se tu s našimi požadavky na topení do psí boudy a - vyfotil jsem svůj výkres skicnutý na vnitřní stranu úřední obálky. Moje zkušenost je, že první nápad mne pak doprovází během dalšího vývoje a pořád mne doprovází při dalším tříbení myšlenek, stane se jakoby základním kamenem. Nebo páteřní myšlenkou chcete-li. K té roztrhané obálce s nákresem pak mám citovou vazbu (proto jsem ji ještě nevyhodil) - pro článek zde jsem schéma překreslil. Viz dále...

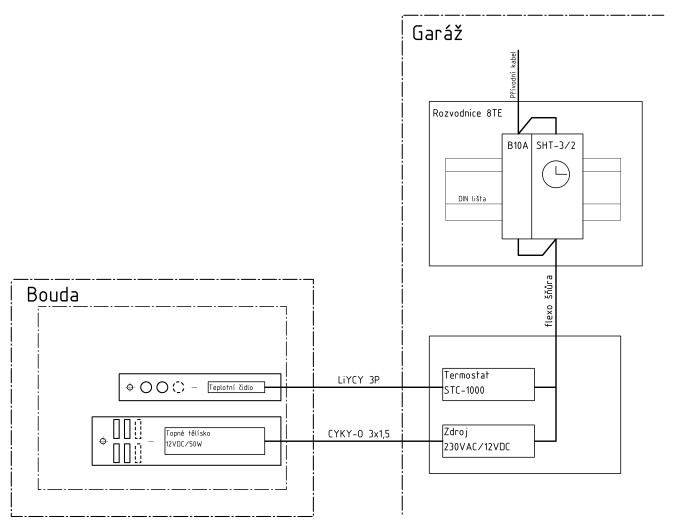

Blokové schema:
Komentáře k jednotlivým dílům:
- Rozvodnice v garáži - rozvodnice na omítku TSM-8, tzn. 8 TE - mohla by být menší (i jen 3TE), ale možná, že doplním na DIN lištu zásuvku, nebo prostě zbytek prostoru bude v rezervě. Umístěno na vnitřní stěnu garáže sousedící s psí boudou. Cena 169,- Kč.
- Hlavní vypínač (všeho) - použit 10A jistič získaný od kamaráda, který při rekonstrukci domu nahrazoval starou elektro-instalaci. Umístěn na DIN liště v rozvodnici v garáži.
- Spínací hodiny - ELKO SHT-3/2 koupené kdysi dříve na Aukru za dobrou cenu. Mohly by být i obyčejnější. Umístěny na DIN liště v rozvodnici v garáží.
- Krabička plastová pro termostat - KP10 s ventilačními otvory. Z domácích zásob, cena cca 90,- Kč.
- Napájecí zdroj 12VDC 5A - spínaný (kvůli rozměrům a hmotnosti). Obvykle se tento používá pro napájení LED pásků. Umístěn v krabičce pro termostat. Cena 195,- Kč.
- Termostat - precizní -50°C až +110°C. Napájí se 230VAC (ale jsou i varianty na 12VDC). Typ STC-1000. Velice šikovný. Rozsah pro naše potřeby zbytečně velký, ale to nevadí. Lze na něm nastavit (1) požadovanou teplotu pro vytápění (teplota při které se rozepne kontakt vytápění), (2) hysterezi (při poklesu o kolik °C má sepnout kontakt vytápění), (3) časové zpoždění (kdy nejdříve po vypnutí kontaktu vytápění může kontakt zase sepnout) a (4) kalibrace teploty (pokud jste přesvědčeni, že termostat měří špatně lze poupravit jeho přesnost o +/-10°C v krocích po myslím 0,1°C. Umístěn v krabičce termostatu KP10. Cena 329,- Kč.
- Teplotní senzor - NTC termistor, součástí dodávky termosatu STC-100 na 0,8 až 1m dlouhém kablíku. Protože tato délka mi nestačila, kablík jsem přestřihl a nastavil nějakým šestižilovým LiYCY. Umístěn v perforovaném kovovém "pouzdře" uvnitř boudy. Při vrtání otvorů do krytu zlomen vrták :-)
- Topné těleso - 12VDC, 50W. Výkon topného tělesa jsem určil odhadem. Topné těleso o malém výkonu by v nepříznivých podmínkách (silnější mráz) nevytopilo boudu, těleso s výkonem příliš velkým by rychlým náběhem na vyšší teplotu způsobilo "rozkmitání" systému vytápění a způsobilo psovi v boudě diskomfort. Topné těleso umístěno v krytu z ocelového perforovaného plechu uvnitř boudy. Cena 184,- Kč.
- Drobný materiál - konektory do panelů, vodiče, kabely, distanční sloupky, fastony apod. částečně z šuplíku, částečně nakoupeno (Aukro, GES), cca 300.- Kč.
Funkce systému se myslím rozumí samo sebou, ale možná k tomu ještě něco řekneme. Příště. Tak zatím zdar.
CBX
